Projet P45 S2 Master 1
Encadrants: Guillaume Ramillien – Théophile Bianciotto
Design Built
Projet de construction dans la cour d’une école Mlomp | Basse-Casamance, Sénégal Master 1 — deuxième Semestre
Appareillage et fondation : Rationalité constructive et tectonique du mur
Ces deux planches de détails techniques explicitent la matérialité de l’ouvrage et son mode constructif à travers une logique d’assemblage rigoureuse, liant intimement l’ancrage au sol et la superposition de la matière.

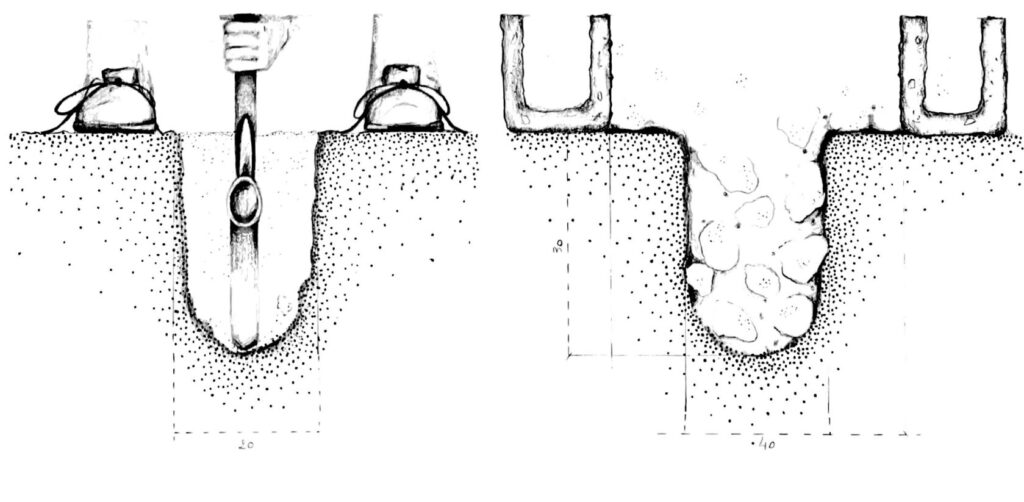

Le projet prend racine dans le sol compact par le biais d’une fondation en béton cyclopéen. La mise en œuvre débute par une excavation manuelle étroite de 20 cm, élargie ensuite à 40 cm sur une profondeur de 30 cm. Ce profil de rigole accueille un lit dense de pierres locales non calibrées noyées dans un mortier, créant une base lourde et inerte.
Au-dessus de cette fondation s’élève la longrine ou le muret de soubassement, coffré de manière à ménager des redents ou des décrochés techniques . Ces encoches longitudinales de 20 cm de profondeur stabilisent l’assise tout en amorçant la géométrie des blocs supérieurs.

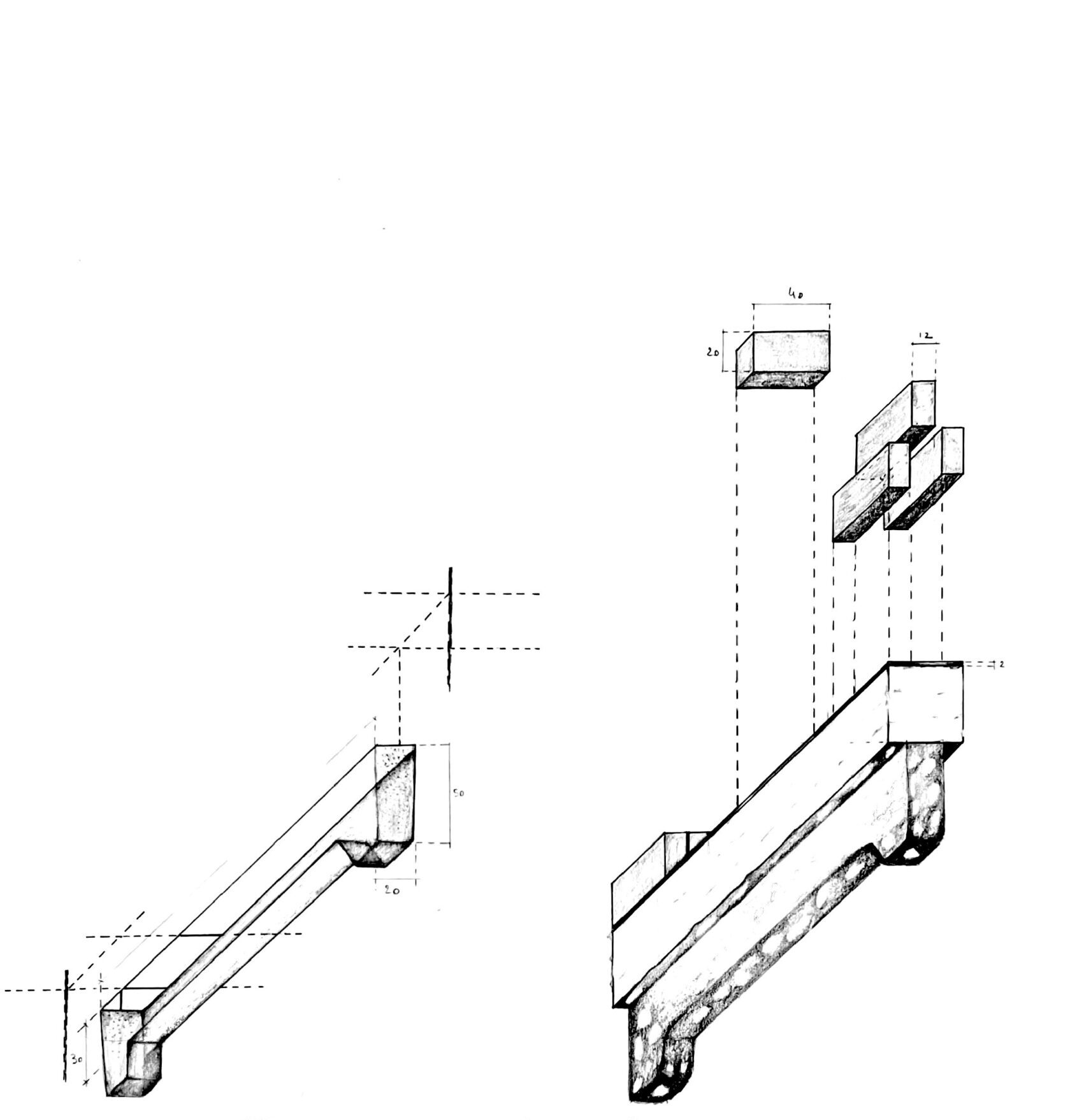

L’élévation du mur repose sur un appareillage de briques de terre compactée parallélépipédiques modulaires (40×20×12 cm), assemblés selon une logique d’appareillage alterné particulièrement étudiée :
- La trame de plein et de vide : Les axonométries éclatées mettent en scène une alternance de lits pleins et de lits ajourés. Ce rythme crée des perforations régulières dans l’épaisseur de la paroi, transformant le mur plein en un moucharabieh ou un filtre poreux. Cette perméabilité permet de briser le rayonnement solaire direct tout en ménageant des canaux de ventilation indispensables pour maximiser le rafraîchissement par convection.
- L’insertion de la membrure d’assise : Au sein de cet appareillage, des lattes ou planches de bois longitudinales sont insérées horizontalement entre les lits de briques. Elles agissent comme des éléments de chaînage souples, répartissant les charges et offrant une surface d’assise continue et chaleureuse pour le corps, tout en stabilisant la maçonnerie.
La planche zoome sur la tectonique et la réversibilité des liaisons en pied et en tête d’ouvrage :
Les broches d’ancrage : En tête de mur, des tirants métalliques ou des broches en forme de « J » inversé s’insèrent verticalement dans des blocs de maçonnerie évidés puis coulés. Ce clavetage mécanique verrouille l’assemblage supérieur sous l’action combinée de la gravité et du serrage, offrant une résistance structurelle optimale face aux sollicitations mécaniques tout en affirmant une esthétique de la construction réelle et visible.

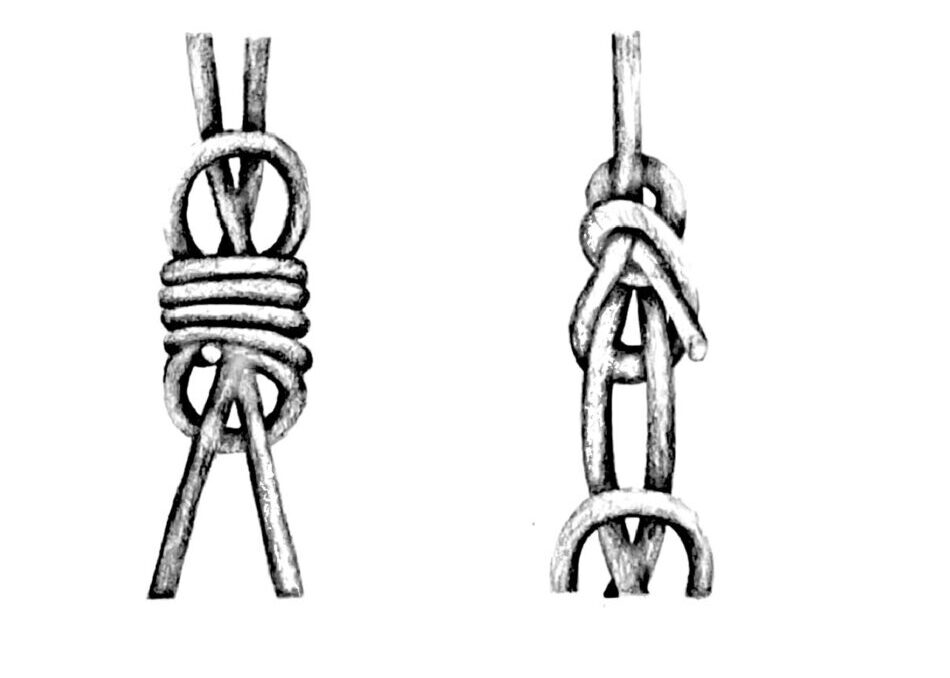

Les nœuds de cordage : Les détails de cordages et d’amarrages illustrent des techniques de ligature traditionnelles. Ces nœuds autobloquants permettent de fixer solidement les éléments de l’assise ou des structures légères en tension sans utiliser de fixations chimiques, garantissant la réversibilité et la souplesse du système.
